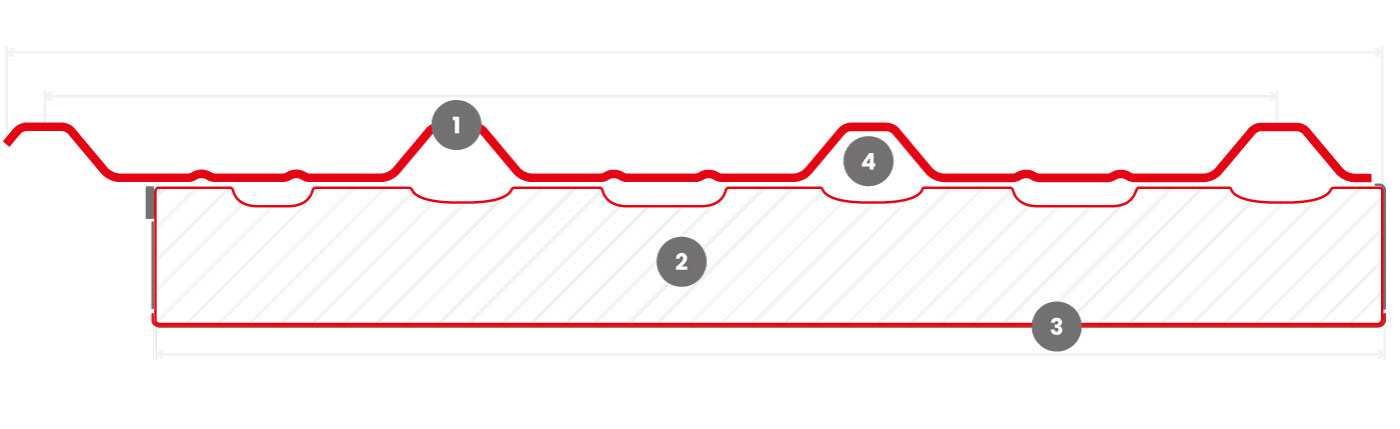

Panneau isolé et ventilé à protection multicouche, constitué de:

(1) Élément de couverture en plaques métalliques, marquées CE selon UNI EN 14782, constituées d’une âme en acier galvanisé (EN 10346) de 0,50 mm d’épaisseur (ou 0,40 mm) protégée en partie supérieure par un revêtement thermoplastique (de 1,5 mm d’épaisseur environ) anticorrosif et insonore et d’une feuille d’aluminium naturel (ou d’aluminium prélaqué), et en partie inférieure par un primaire bitumineux et une feuille d’aluminium naturel. Pour assurer l’efficacité dans le temps des performances, la protection anticorrosive insonore, d’épaisseur 1,5mm, devra être positionnée sur la face externe de la plaque.

(2) Élément isolant modelé en polystyrène expansé fritté enrichi de graphite à cellules fermées (réaction au feu Euroclasse E, EPS 100); (3) Revêtement inférieur en feuille d’aluminium gaufré (ou en feuille d’aluminium polyester).

L’élément de couverture (1) doit avoir une saillie de la rive d’au moins 5 cm afin de protéger le bord de l’élément isolant (2); Entre l’élément de couverture (1) et la couche isolante (2) sont présents des canaux de ventilation qui permettent la libre circulation de l’air. La micro-ventilation du panneau réduit la charge thermique sur la partie supérieure de l’isolant et améliore par conséquent le confort intérieur, de plus cela évite une surchauffe de la couverture ce qui confère à l’isolant et à la plaque supérieure des conditions de service plus favorables à leur fiabilité dans le temps.
