Ondulit
Perfil ondulado, de acero con protección multiestrato.
Con la placa Ondulit es posible realizar una cubierta resistente y duradera. Ofrece facilidad de uso tanto en aleros rectos como curvos. Este perfil, gracias a su agradable resultado estético, es muy utilizado hasta para aplicaciones en fachada.
Características distintivas
Contáctenos para recibir ficha técnica
e instrucciones de montaje
Contáctenos
Integración arquitectónica y confort
El perfil Ondulit es especialmente adecuado para edificios cuyo diseño requiere una atención estética especial. La curvatura, tanto natural como convexa, va acompañada de la sobria sinuosidad del perfil, haciendo agradable la envolvente del edificio, tanto en cubierta como en fachada.
Ondulit
Ficha técnica
Descargar archivo dwg
Descubra todos los colores y accesorios compatibles en la sección dedicada o descargando los materiales disponibles.
Acabados disponibles
B – Azul, D – Gris Pizarra RAL 7012, GR – Gris RAL 7023, VM – Verde Medio, W – Gris Claro RAL 9002, N – Aluminio Natural, R – Rojo, S – Rojo Óxido RAL 3009, T -Terracota RAL 8004, Q – Color Cobre Verdete, C – Cobre Electrolítico
Elaboraciones disponibles

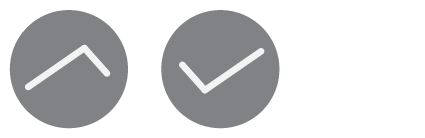

DOBLADO

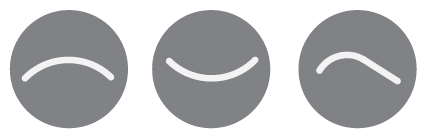

CURVADO
Descripción del producto
Placa metálica Multiestrato Ondulit con perfil ondulado, marcada CE según UNI EN 14782 Apéndice A; conforme UNI EN 508-1 Apéndice B, constituida por una chapa de acero galvanizado estructural (EN 10346) de espesor mm 0,60 (o mm 0,50 o 0,80) protegida en la cara superior por un revestimiento termoplástico (de espesor alrededor de mm 1,5) anticorrosivo y acústico y por una lámina de aluminio natural (o de aluminio prelacado o de cobre electrolítico), y en la cara inferior por una imprimación y por una lámina de aluminio natural (o de aluminio prelacado).
Los revestimientos externos envuelven los bordes P= laterales 192 de las placas a lo largo de toda la longitud para garantizar la protección.
Para asegurar la estabilidad a lo largo del tiempo de las características prestacionales, la protección con función anticorrosiva y acústica, de espesor alrededor de mm 1,5, está en la cara superior de la chapa de acero.
Certificaciones
El elemento de cubierta cumple con los siguientes valores prestacionales:
|
Resistencia a las cargas concentradas: |
ON5 1,2 kN con luz de 1,35 m – ON6 1,2 kN con luz de 1,80 m – ON8 1,2 kN con luz de 2,00 m
(EN 14782 Apéndice B) |
|
Resistencia a las cargas concentradas: |
Clase B-s1, d0 (UNI EN 13501-1; EN 13823; EN ISO 11925-2) |
|
Prestación al fuego desde el exterior: |
Clase BRoof T3 (UNI EN 13501-5; UNI CEN/TS 1187) |
|
Durabilidad – Resistencia a la corrosión en niebla salina: |
4000 horas (UNI EN 14782 – ISO 9227) |
|
Durabilidad – Resistencia a la humedad: |
3000 horas (UNI EN 14782 – EN ISO 6270-1) |
|
Durabilidad – Resistencia al dióxido de azufre: |
45 ciclos (UNI EN 14782 – EN ISO 6988) |
|
Poder de aislamiento acústico: |
28 dB (UNI EN ISO 10140-2:2010) |
|
Poder de atenuación sonora del ruido generado por lluvia: |
ISTEDIL cert. N°1302/202-G 1302/202-C 8,41 veces superior a una chapa de aluminio mm 0,7 4,17 veces superior a una chapa de panel sandwich doble chapa de espesor mm 40 52,3 dB UNI EN ISO 140-18 |
|
Índice de Reflectancia Solar (SRI): |
Acabado externo Aluminio Natural (N)107%; Aluminio color: Gris Claro RAL 9002 (W) 73,0%; Gris Pizarra RAL 7012 (D) 34,3%; Gris RAL 7023 (GR) 42,6%; Azul (B) 37,3%; Verde Medio (VM) 35,6%; Rojo Óxido RAL 3009 (S) 33,4%; Terracota RAL 8004 (T) 37,6%; Rojo (R) 35,2%. (ASTM E1980-11). |
|
Transmitancia Térmica Estival: |
1,07 W/m2K (ISO 6946) versión con cara inferior en Aluminio Natural |
