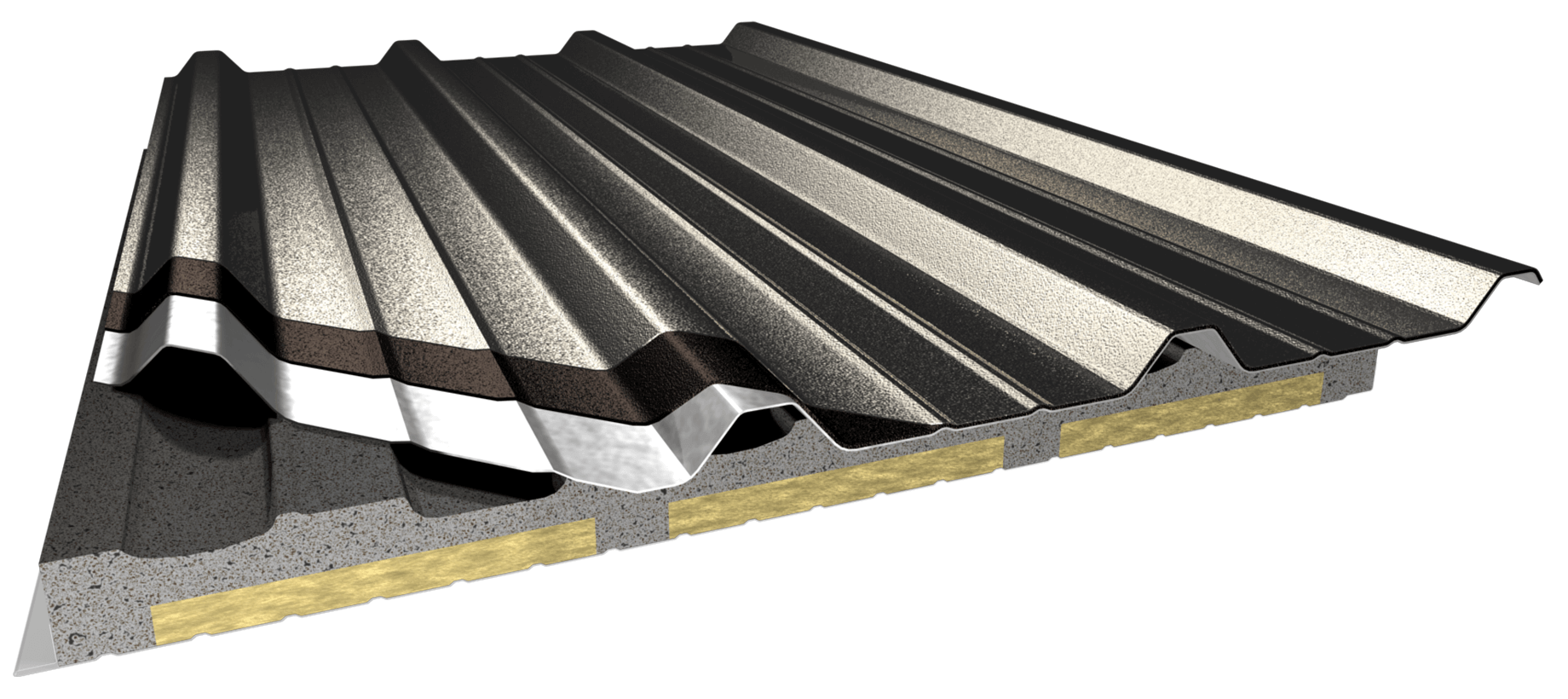

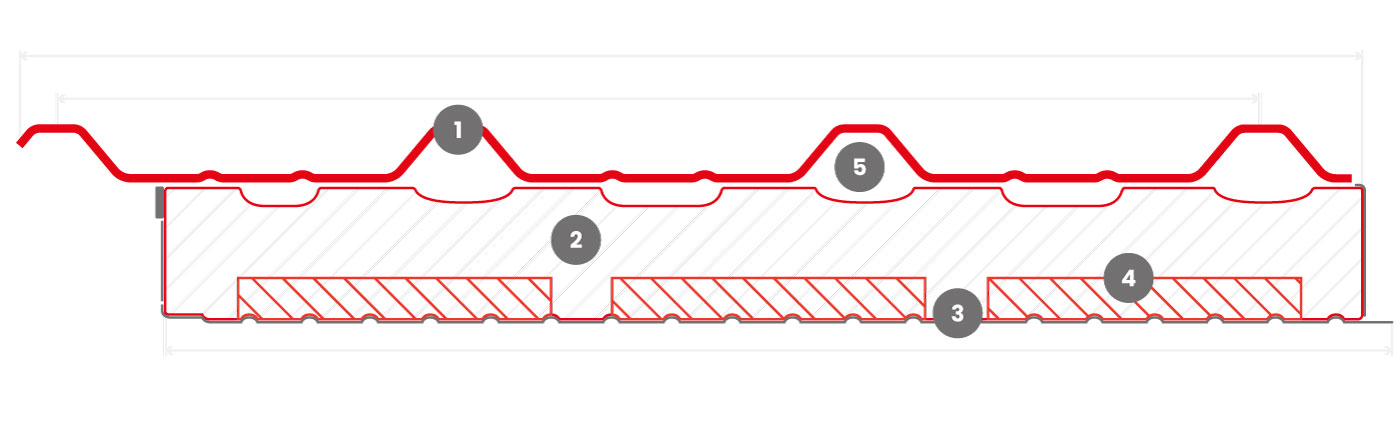

Panel acústico aislado y ventilado con protección multiestrato, constituido por:

1) Elemento de cubierta en placa metálica, marcada CE según UNI EN 14782, constituida por una chapa de acero galvanizado estructural (EN 10346) de espesor mm 0,50 (o mm 0,40) protegida en la cara superior por un revestimiento termoplástico (espesor alrededor de mm 1,5), anticorrosivo y acústico y por una lámina de aluminio natural (o de aluminio prelacado) y en la cara inferior por una imprimación bituminosa y por una lámina de aluminio natural. Para asegurar la estabilidad en el tiempo de las características prestacionales, la protección con función anticorrosiva y acústica, de espesor alrededor de mm 1,5, tendrá que estar situada en la cara exterior de la chapa de acero.

(2) Aislante moldeado de poliestireno expandido sinterizado de celdas cerradas con lamba mejorado y con grafito (reacción al fuego Euroclase E, EPS 100) con inserciones longitudinales continuas de lana de roca con fibras no orientadas, densidad 70 kg/m³.

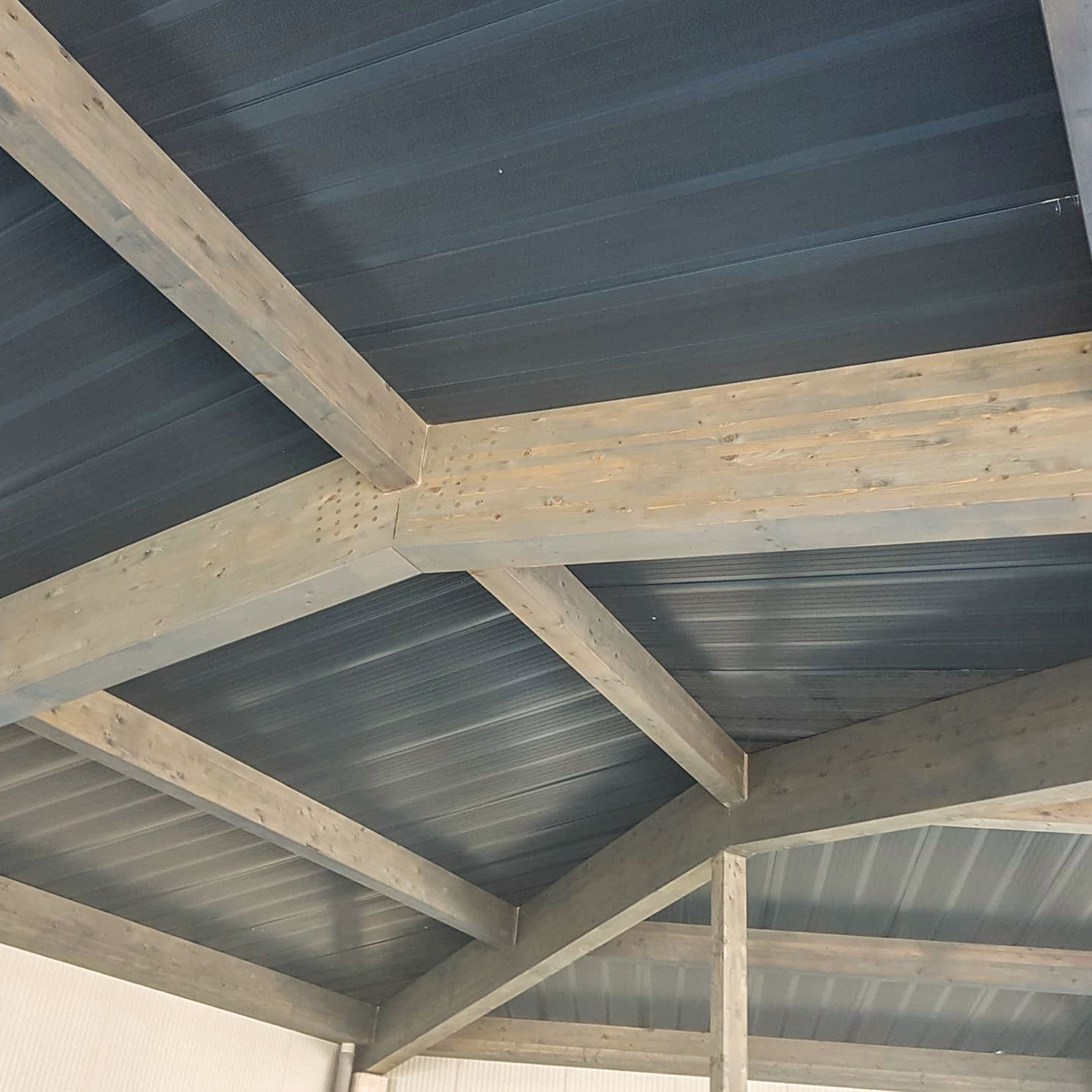

(3) Chapa inferior micro-nervada de acero estructural, galvanizado y prelacado de color RAL 9002 (EN 10169), microperforado con bandas longitudinales, alternando con bandas completas, espesor mm 0,40 (o 0,50).

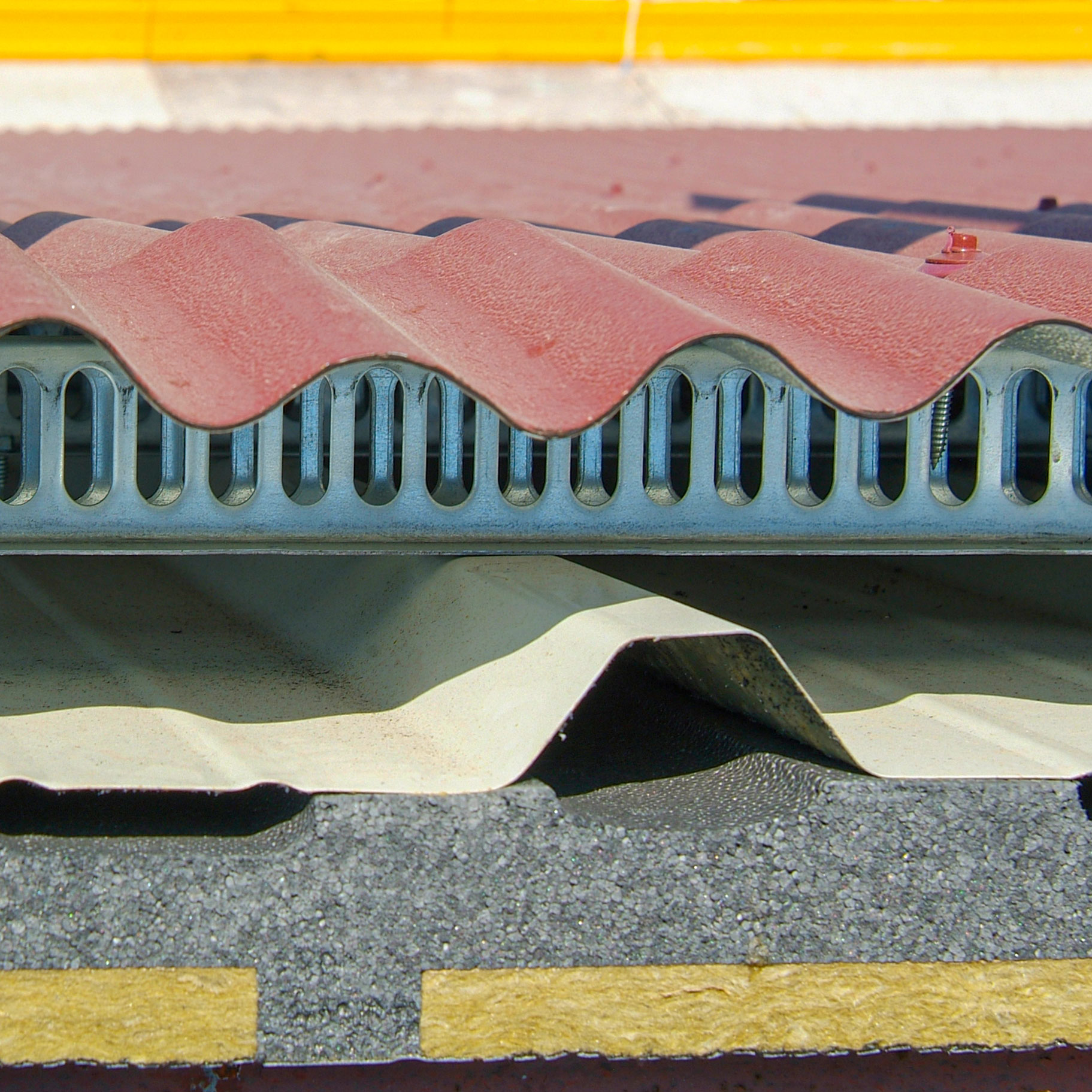

El elemento de cubierta (1) tiene que sobresalir hacia la línea de canal de al menos 5 cm para proteger la cara del panel aislante (2). Entre el elemento de cubierta (1) y la capa aislante (2) hay canales de ventilación que permiten la libre circulación del aire. La micro-ventilación del panel reduce la carga térmica en la cara externa del aislante mejorando el confort interno, evita además el excesivo sobrecalentamiento de la cubierta determinando para el aislante y para la placa superior condiciones de ejercicio más favorables a su durabilida
